АТК-2250 Клещи токовые многофункциональные
Описание многофункциональных токовых клещей АТК-2250:
Надежные, мощные токовые клещи АТК-2250 с расширенным диапазоном токов (до 2,5 кА) для работы в силовых электроэнергетических установках.
Максимальный размер охвата для шины – 65х24 мм, диаметр охвата – 55 мм. Имеют аналоговый выход и могут использоваться как автономный прибор или в составе измерительного комплекса. Частотный диапазон измеряемых токов и напряжений расширен до 1 кГц.
Отличительные особенности клещей АТК-2250:
- Время измерения 2 раза в секунду для цифрового индикатра, 20 раз в секунду для графической шкалы;
- Размер охвата для кабеля – 55 мм, для шины – 65x24;
- Дисплей 3 3/4;
- Автоустановка нуля;
- Удержание показаний;
- Фиксация минимальных и максимальных значений;
- Автоустановка диапазонов измерения;
- Аналоговый выход на осциллограф или мультиметр.

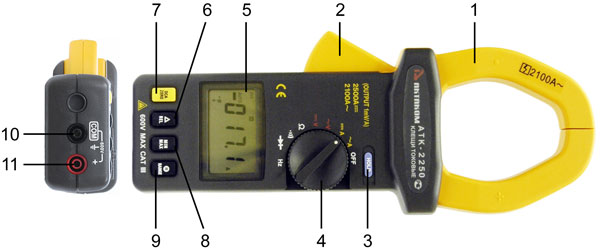

Органы управления АТК-2250:
- Разъемный сердечник трансформатора клещей
- Рычаг разъемного сердечника
- Кнопка HOLD включения удержания измеренного значени
- Поворотный переключатель функций
- Жидкокристаллический дисплей (ЖКИ)
- Кнопка REL включения функции относительных измерений
- Кнопка DCA ZERO обнуления значений в режиме DCA
- Кнопка MIN/MAX включения регистрации минимального или максимального значений
- Кнопка RANGE ручного выбора диапазона измерений
- Гнездо общее "СОМ"
- Гнездо "+"
Измерение силы постоянного и переменного тока токовыми клещами АТК-2250:
- Установите функциональный переключатель в положение « А» или «~ А».
- Перед началом измерений постоянного тока нажмите и удерживайте кнопку DCA ZERO до обнуления показаний дисплея.
- Выбор диапазона измерений будет производиться автоматически. Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.
- Разомкните клещи и охватите только один проводник с током и прочитайте на дисплее значение тока.
Примечания: Для обеспечения высокой точности измерений следите за тем, чтобы проводник проходил через центр плоскости разъемного сердечника трансформатора клещей и чтобы нанесенный на клещи знак «+» был направлен к источнику мощности.
Если задействована функция относительных измерений (кнопка REL), то при нажатии кнопки DCA ZERO прибор останется в режиме ручного выбора диапазона.
Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.
Технические характеристики АТК-2250:
| Параметр | Значения |
|---|---|
| Постоянный ток | 0,1 ... 2500 А (погр. 1,5 ... 2%) |
| Переменный ток | 0,1 А ... 2100 А (погр. 1,5 ... 3%) (40 ... 1 кГц) |
| Постоянное напряжение | 0,1 мВ ... 600 В (погр. 1,5%) |
| Переменное напряжение | 0,1 мВ ... 600 В (погр. 1,5 ... 2%) (40 ... 1 кГц) |
| Сопротивление | 0,1 Ом ... 40 МОм (погр. 1,5%) |
| Частота | 100 Гц ... 1000 кГц с разрешением 0,01 Гц (погр. 0,5%) |
| Базовая погрешность | ± 1,5% ± 3 е.м.р. |
| Прозвонка | < 40 Ом |
| Проверка диодов | 3 В |
| Питание | 9 В "Крона" |
| Габаритные размеры | 271x112x46 мм |
| Масса | 647 г |
Комплект поставки клещами АТК-2250:
| № | Наименование | Количество |
|---|---|---|
| 1 | Токовые клещи АТК-2250 | 1 |
| 2 | Комплект щупов | 1 |
| 3 | Мягкий кейс | 1 |
| 4 | Руководство по эксплуатации | 1 |
