Трассоискатель Сталкер 15-12 (встроенный индуктор)
Комплекс трассопоисковый «Сталкер» 15‐12:
ООО ТК «Олдис» предлагает комплекс трассопоисковый «Сталкер 15‐12», предназначенный для обнаружения подземных коммуникаций с глубиной залегания от 0.1 до 6 метров с применением индукционного и прямого метода. В состав комплекса входит легкий генератор ГТ-15 с небольшими габаритами, массой всего 2.5 кг, и приемник ПТ-12.
Особенности трассоискателя «Сталкер 15‐12»
- Обнаружение коммуникаций с применением пассивной и активных частот.
- Легкий приемник (1.7 кг) в ударопрочном, защищенном от влаги корпусе. Информативный ЖК-экран с подсветкой, что позволяет выполнять работы в условиях недостаточной освещенности.
- Звуковая индикация. В зависимости от положения оператора относительно оси коммуникации тональность сигнала меняется — можно работать, отвлекаясь на дисплей ПТ-12 по минимуму.
- 3 способа трансляции контрольного сигнала в коммуникации: контактный, бесконтактный с использованием индуктора, бесконтактный через клещи.
Трассоискатель «Сталкер 15-12» поддерживает 3 режима поиска коммуникаций: минимум, пологий максимум и острый максимум.
Трассопоисковый комплекс применяется для обнаружения газовых магистралей, тепловых сетей, трубопроводов разного назначения, кабельных линий (силовых и связи), а также других коммуникаций. Поиск коммуникаций возможен под поверхностями разных типов: грунт, цементные стяжки и так далее.
Купите «Сталкер» 15‐12 в ООО ТК «Олдис» и мы организуем доставку оборудования в любую точку РФ. Доставляем оборудование курьером и через транспортные компании.

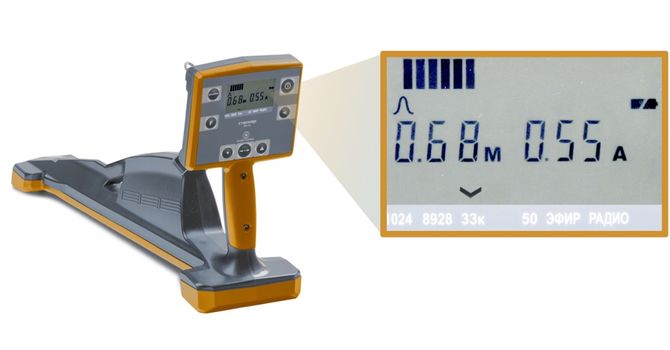

Приемник ПТ-12:
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Технические характеристики приемника ПТ-12:
| Параметр | Значение |
|---|---|
| Активные частоты | 1024, 8928, 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м |
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС |
Генератор ГТ-15:
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15 :
| Параметр | Значение |
|---|---|
| Рабочие частоты*, Гц | 273, 526, 1024,8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 15 |
| Габаритные размеры, мм, не более | 215x250x180 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 8,5 |

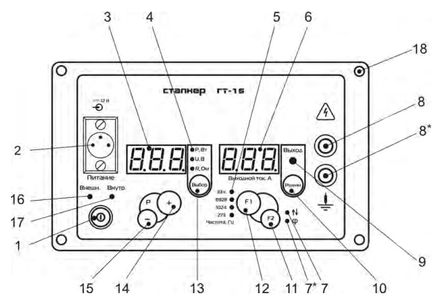

Внешний вид передней панели генератора ГТ-15:
- Кнопка включения / выключения;
- Разъем подключения блока питания для зарядки встроенных аккумуляторов или работы от внешнего аккумулятора;
- Индикатор многофункциональный для отображения значений выходной мощности, напряжения на нагрузке и сопротивления нагрузки, включая сопротивление соединительных проводов;
- Индикаторы единиц измерения значений на индикаторе многофункциональном (сверху вниз соответственно - мощности (P, Вт), напряжения на нагрузке (U, В) и сопротивления нагрузки (R, Ом);
- Индикаторы отображения номинальных значений формируемых частот;
- Индикатор значения выходного тока;
- и 7* – Индикаторы отображения выбора двойной частоты;
- и 8* - Гнёзда «Выход» для подключения нагрузки. При прямом подключении к коммуникации штырь заземления подключать к гнезду 8*;
- Индикатор состояния выходного сигнала генератора;
- Кнопка установки непрерывного или импульсного режима генерации;
- Кнопка выбора сигнала двойной частоты;
- Кнопка выбора частоты сигнала;
- Кнопка выбора отображаемого параметра (мощность, напряжение или сопротивление);
- Кнопки увеличения выходной мощности соответственно;
- Кнопки уменьшения выходной мощности соответственно;
- Индикатор состояния внешнего источника питания;
- Индикатор состояния внутреннего аккумулятора;
- Винты крепления крышки.
Учебный фильм по трассоискателю Сталкер 15-12:
Габариты трассоискателя Сталкер 15-12:
- Размер в упаковке ШхГхВ - 740х330х315
- Размер самого прибора - (нет данных)
- Брутто (масса прибора в упаковке) - 15500 гр.
- Масса нетто (масса самого прибора) - 12800 гр.
Комплект поставки трассоискателя Сталкер 15-12:
| № | Наименование | Назначение | Количество |
|---|---|---|---|
| 1. | Сталкер ПТ-12 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 2. | Сталкер ГТ-15 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 3. | Сумка приемника | Предназначена для переноски приемника. | 1 |
| 4. | Катушка с синим проводом 10 м РЛПА.685442.004-01 | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 5. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 1 |
| 6. | Батарейный отсек РАПМ.436244.003 | Предназначен для возможности питания от 6 элементов питания типа АА. | 1 |
| 7. | Блок питания БПН-13-12300 РАПМ.436244.002 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. | 1 |
| 8. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. | 1 |
| 9. | Кабель питания "12 В" РАМП.685613.001 | Предназначен для питания генератора от автомобильного аккумулятора/ | 1 |
| 10. | Катушка с красным проводом 10 м РЛПА.685442.004 | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 11. | Рамка передающая РП-02 РАПМ.468151.001 | Предназначена для подключения к коммуникации бесконтактным способом. | 1 |
| 12. | Сумка для аксессуаров генератора | Предназначена для переноски аксессуаров. | 1 |
| 13. | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. | 1 |
| 12. | Руководство по эксплуатации РАПМ.464333.008РЭ | - | 1 |
| 15. | Руководство по эксплуатации на генераторы ГТ-15 и ГТ-15 РАПМ.435121.001РЭ | - | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Паспорт РАПМ.464334.001ПС(комплекс)изм 08.001ПС(комплекс)изм_08.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Принцип процесса поиска поврежденного кабеля.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Руководство по эксплуатации РАПМ.435131.001РЭ ГТ-15, ГТ-75 изм_17.001РЭ ГТ-15, ГТ-75 изм_17.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Сохранение результатов, работа с GPS.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Декларация Сталкер до 2024.pdf
Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Трассоискатель Сталкер 15-12 (встроенный индуктор), артикул 23683 по цене 111 705 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
