Трассоискатель Сталкер 75-12
Комплекс трассопоисковый «Сталкер» 75-12
Предлагаем комплекс трассопоисковый «Сталкер» 75‐12. Рекомендован для обнаружения подземных коммуникаций с определением глубины их размещения и определения планового залегания. Комплект обеспечит качественное обследование местности с разными типами покрытия перед проведением земляных и других видов работ. Дальность обнаружения — до 10 км при глубине залегания до 6 метров.
Состав, возможности и особенности трассоискателя «Сталкер» 75‐12
Решение состоит из двух частей: генератора контрольного сигнала и приемника.
Генератор ГТ-75 выдает контрольный сигнал правильной синусоидальной формы. За счет этого минимизируется воздействие помех и паразитных наводок на оборудование, повышается эффективность работы в сложных условиях. Также среди его особенностей:
- Высокая степень защиты от влаги и твердых частиц. Корпус у генератора ударопрочный с защитой IP44.
- 2 варианта питания. Первый — от встроенной батареи, второй — от сети 12В или 220В.
- Встроенная система контроля качества контрольного сигнала.
В составе комплекса трассопоискового «Сталкер» 75‐12 используется приемник ПТ-12. Он может работать, как совместно с генератором, так и без него. Среди особенностей приемника:
- Информативный монохромный дисплей с подсветкой.
- Поддержка трех режимов поиска коммуникаций. Это: минимум, пологий максимум и острый максимум.
- Небольшой вес. Приемник весит всего 1.7 кг.
- Звуковой сигнал с изменяемой тональностью при отклонении оператора от оси обследуемой коммуникации.
Трассоискатель «Сталкер» 75‐12 может использоваться для поиска и определения глубины залегания линий связи, силовых кабелей, труб из состава коммуникаций различного назначения и т.д.
Оборудование из нашего каталога есть в наличии. Оформите заказ, и мы организуем доставку в любой регион России.
Приемник ПТ-12:
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Технические характеристики приемника ПТ-12:
| Параметр | Значение |
|---|---|
| Активные частоты | 1024, 8928, 32768 (33к) |
| Диапазон рабочих частот при работе без генератора | «ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
| Определение глубины залегания коммуникации | От 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м |
| Габаритные размеры, не более | 700х300х140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС |

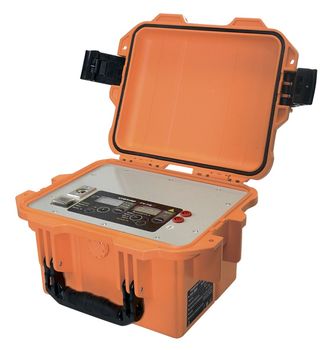

Генератор ГТ-75:
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики генератора ГТ-75 :
| Параметр | Значение |
|---|---|
| Рабочие частоты*, Гц | 273, 1024,8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Габаритные размеры, мм, не более | 275x250x180 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 8,5 |
Учебный фильм по трассоискателю Сталкер 75-12:
Комплект поставки трассоискателя Сталкер 75-12:
| № | Наименование | Назначение | Количество |
|---|---|---|---|
| 1. | Сталкер ПТ-12 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 2. | Сталкер ГТ-75 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. | 1 |
| 3. | Сумка приемника | Предназначена для переноски приемника. | 1 |
| 4. | Катушка с синим проводом 10 м РЛПА.685442.004-01 | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 5. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 1 |
| 6. | Батарейный отсек РАПМ.436244.003 | Предназначен для возможности питания от 6 элементов питания типа АА. | 1 |
| 7. | Блок питания БПН-13-12300 РАПМ.436244.002 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. | 1 |
| 8. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. | 1 |
| 9. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. | 1 |
| 10. | Катушка с красным проводом 10 м РЛПА.685442.004 | Применяется для подключения генератора к коммуникации или штырю заземления. | 1 |
| 11. | Рамка передающая РП-02 РАПМ.468151.001 | Предназначена для подключения к коммуникации бесконтактным способом. | 1 |
| 12. | Сумка для аксессуаров генератора | Предназначена для переноски аксессуаров. | 1 |
| 13. | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. | 1 |
| 14. | Руководство по эксплуатации РАПМ.464333.008РЭ | - | 1 |
| 15. | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ | - | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Паспорт РАПМ.464334.001ПС(комплекс)изм_08.001ПС(комплекс)изм_08.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Принцип процесса поиска поврежденного кабеля.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Руководство по эксплуатации РАПМ.435131.001РЭ ГТ-15, ГТ-75 изм_17.001РЭ ГТ-15, ГТ-75 изм_17.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Сохранение результатов, работа с GPS.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/global/trassoiskatel_stalker_15_12/Декларация Сталкер до 2024.pdf
Мы предлагаем для поставки электроизмерительные устройства трассоискатели. Трассоискатель Сталкер 75-12, артикул 23684 по цене 151 008 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
