Вольтметр М4264М В 0-150 1,5 В ОО
Описание вольтметра М4264М В 0-150 1,5 В ОО:
Вольтметры М4264М предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Амперметры и вольтметры М4264М позволяют измерять токи в пределах от 10 µА до 20 А и напряжения от 25 мВ до 750 В при непосредственном включении. Для расширения диапазона измерения приборов амперметр М4264М, вольтметр М4264М, миллиамперметр М4264М, килоамперметр М4264М, киловольтметр М4264М по току от 20А до 15кА применяются шунты измерительные стационарные на 75мВ (возможно изготовление на 60мВ, 100мВ, 150мВ). Шунты заказываются отдельно.
По отдельному заказу возможен выпуск приборов с повышенной защитой. Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей – IP00. Калиброванные провода, соединяющие приборы с шунтами, входят в комплект поставки приборов.
Амперметры и вольтметры М4264М постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Нормальное положение приборов вертикальное или горизонтальное. Возможно изготовление приборов с другими пределами измерений по заказу.
Для защиты от прикосновения к токоведущим стержням амперметры и вольтметры М4264М могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики М4264М:
| Параметр | Значения |
|---|---|
| Размеры лицевой панели, мм | 120х120 |
| Вырез в щите, мм | 112х112 |
| Длина шкалы, мм, не менее | 95 |
| Класс точности | 1,5; 2,5* |
| Степень защиты IP | пылезащищенное IP50 |
| Масса, кг, не более | 0,35 |
| Диапазон измерений | Способ включения | Условия эксплуатации |
|---|---|---|
| mA – 0,5; 0,75; 1; 3; 5; 10; 15; 20; 30; 50; 75; 100; 150; 300; 500; 600 | Непосредственно | Ударопрочность: ускорение 70 м/с2 – 1000 ударов, частота 10…50 ударов в мин. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц – для М4264М |
| A – 1; 2; 3; 5; 10; 20 | ||
| A – 30; 50; 75; 100; 150; 200; 300; 500; 750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кA – 1; 1,5; 2; 3; 4; 5; 6; 7,5 | ||
| A – 200; 400; 600 | С наружным шунтом на 150 мВ и калиброванными проводами | |
| кA – 1; 2; 3; 4; 6; 8; 10; 15; 20; 30 | ||
| В – 0,075; 0,15*; 3; 7,5; 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600; 750 | Непосредственно | |
| кВ – 1; 1,5; 3; 10; 15 | С внешним добавочным сопротивлением с номинальным током 5 мA |

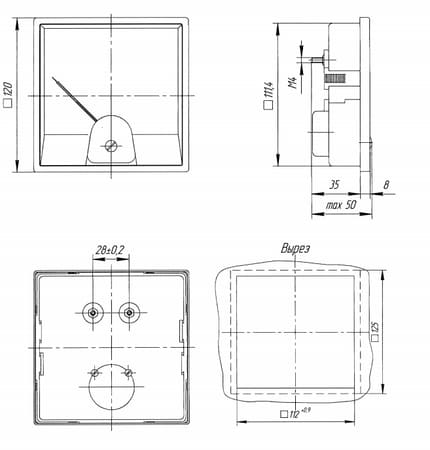

Габаритные чертежи:
Документы:
Мы предлагаем для поставки электроизмерительные устройства вольтметры. Вольтметр М4264М В 0-150 1,5 В ОО, артикул 323868 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
