Система проверки противогазов мод. 8020М
Описание системы проверки противогазов мод. 8020М:
Тестовая система оценки защиты противогаза от ХБРЯ (химических, биологических, радиологических и ядерных) воздействий является портативным прибором, который тестирует подгонку противогаза, защищающего от ХБРЯ воздействий, на отдельно взятом солдате. Результаты испытаний отображаются на экране в виде числового коэффициента подгонки. Тестер противогазов на их подгонку не требует применения аэрозольных тестовых камер или камер со слезоточивым газом для оценки годности маски. Он может применяться практически везде – в местах выдачи противогазов, на тренировочных объектах и даже в полевых условиях.
Такие быстрые точные тесты на подгонку помогают проверять, будет ли ваш персонал иметь наилучшую возможную защиту при использовании своих масок и противогазов. Они также помогают вашим инструкторам по защите от ХБРЯ воздействий быстро локализовать и исправить проблемы, связанные с подгонкой противогаза у какого-либо солдата. Численные результаты испытаний могут вводиться в файлы с личными делами обучаемого персонала.
Область применения:
- Возможность проверять годность противогаза в месте его выдачи, на объектах обучения или даже в полевых условиях
- Испытания на подгонку противогазов для защиты от ХБРЯ воздействий
- Оценка конструкции противогазов с точки зрения ХБРЯ воздействий
Особенности и преимущества:
- Полностью применятся военными организациями по всему миру
- Даёт численную индикацию годности противогаза и его целостности
- Проверяет, чтобы персонал получал наилучшую защиту в приписанных ему противогазах
- Обеспечивает высокую чувствительность в обнаружении утечек в противогазах
- Помогает инструкторам обучения быстро локализовать и исправить проблемы, возникшие с подгонкой противогаза
- Применяет запрограммированные упражнения для моделирования работы в обычных полевых условиях
- Портативный, лёгкий в использовании прибор, работающий практически везде
- Обладает эффективными функциями самопроверки
Зачем нужен тест на подгонку?
Современные противогазы обладают высокой степенью защиты, но только тогда, когда они правильно подогнаны и надеты. Противогаз, имеющий коэффициент полгонки, превышающий 10,000 единиц, может показать величину, равную всего лишь 50, если он будет неправильно надет, или будет неоптимального размера. Система испытаний для оценки защиты противогаза от ХБРЯ чрезвычайно чувствительна к наличию утечки в противогазе, и она может измерять коэффициенты подгонки, равные 50,000 единицам и выше. Это самый быстрый и лёгкий путь для того, чтобы ваш противогаз обеспечил максимально возможный уровень защиты вашему персоналу.

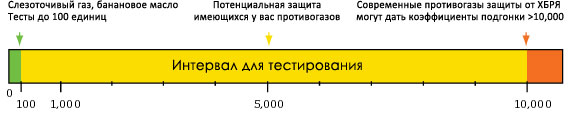

Ваши противогазы рассчитаны на коэффициенты подгонки выше 10,000 единиц, но при использовании старых методов тестирования вы можете тестировать их только на уровне коэффициента <100
Насколько трудно работать с тестовой системой для оценки защиты противогаза от ХБРЯ воздействий?
Легче и быть не может. Просто нажмите на клавишу START TEST (запустить тест) на клавиатуре. Система автоматически запустит наиболее подходящий тестовый протокол, в то время как испытуемый объект будет выполнять серию стандартных упражнений. Прибор отобразит результаты каждого упражнения, а также общее значение теста на подгонку по окончанию данной серии упражнений.
Как работает модель 8020M
Модель 8020M измеряет концентрацию микроскопических частиц пыли, естественным путём оказавшихся в воздухе, и сравнивает их с концентрацией частиц, измеренной внутри противогаза. Эти частицы чрезвычайно малы, менее 1 мкм в диаметре, поэтому они невидны невооруженным глазом.
В хорошо подогнанном противогазе картридж сухого воздушного фильтра эффективно убирает эти микроскопические частицы. Если в противогазе утечки нет, воздух внутри него практически будет полностью свободным от частиц. Самым основным источником утечки в противогазе является лицевой обтюратор. Если противогаз плохо подогнан, он будет пропускать «грязный» воздух внутрь. Соотношение между концентрациями частиц снаружи и внутри противогаза будет индикатором того, насколько хорошо подогнан противогаз. Это отношение и называется коэффициентом подгонки.

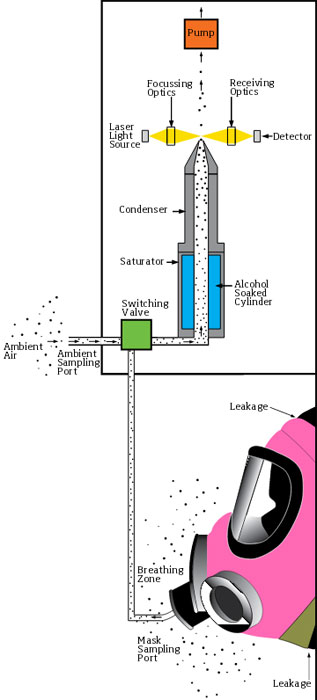

Модель 8020M поочерёдно отбирает пробу воздуха снаружи, а затем внутри противогаза, для чего используется встроенный переключающий клапан. Отобранная проба воздуха, содержащая микроскопические частицы, сначала втягивается через середину пропитанного спиртом цилиндра. По мере того, как проба воздуха проходит сквозь цилиндр, она насыщается спиртовыми парами. Затем воздух пропускается через. охлаждённую конденсационную трубку. Такое охлаждение заставляет пары спирта конденсироваться на микроскопических частицах пыли, создавая более крупные капли спирта.
Эти капли спирта проходят через насадку. Свет, испускаемый лазерным диодом, фокусируется на выходе из этой насадки. Поскольку микроскопические капли проходят через этот лазерный луч, они производят световые вспышки. Детектор определяет концентрацию частиц, считая вспышки. Модель 8020M сначала измеряет концентрацию частиц в окружающем воздухе. Затем происходит переключение клапана, и измеряется концентрация частиц внутри маски. Эта процедура повторяется для каждого из требуемых упражнений.
- Ambient Air - окружающий воздух,
- Ambient Sampling Port - порт отбора проб воздуха,
- Switching Valve - переключающий клапан,
- Alcohol Soaked Cylinder - пропитанный спиртом цилиндр,
- Saturator - сатуратор,
- Condenser - конденсатор,
- Laser Light Source - источник лазерного излучения,
- Detector - детектор,
- Focussing Optics - фокусирующая оптика,
- Receiving Optics - принимающая оптика,
- Pump - насос,
- Leakage - утечка,
- Breathing Zone - зона дыхания,
- Mask Sampling Port - порт отбора проб воздуха из маски.
Технические характеристики системы проверки противогазов мод. 8020М:
| Параметр | Значение |
|---|---|
| Габариты | |
| Прибор | (24 × 19 × 14) см |
| Футляр для переноски | (41 × 38 × 25) см |
| Вес | |
| Прибор | 1.9 кг |
| Футляр для переноски | 10 кг |
| Диапазон коэффициентов подгонки | От 1 до > 50,000 единиц |
| Диапазон концентраций частиц | 0.01 - 500,000 частиц/см3 |
| Диапазон размеров частиц | 0.02 > 1 мкм |
| Длительность теста (на одно упражнение) | 40 секунд |
| Потребность в питании | |
| Переменный ток | 115 В или 230 В, 50/60 Гц, источник питания переменного тока на два напряжения |
| Батарея | опционно |
| Диапазон температур | |
| Рабочий | 0 - 38°C |
| Хранение | от -40 до 70°C |
| Расход пробы | 0.7 л/мин (номинальный) |
| Спирт | |
| Часы работы/зарядка | 8 часов при 21°C |
| Тип спирта | химически чистый изопропиловый |
| Рекомендуемый интервал для повторной заводской калибровки | Один год |
