АМ-3026 Измеритель RLC
Описание измерителя RLC АМ-3026:
Высокочастотный RLC-метр с поддержкой LXI стандарта предназначен для измерения параметров пассивных компонентов (конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, трансформаторов, модулей микросхем и сетевых компонентов); полупроводников (параметрических диодов и анализа паразитных параметров транзисторов); диэлектриков (диэлектрическая проницаемость, коэффициент рассеяния); магнитных материалов (магнитная проводимость и потери в ферритах); оценки сопротивления в печатных платах, реле, выключателях, кабелях и батареях.
Гарантийный срок: 14 месяцев.

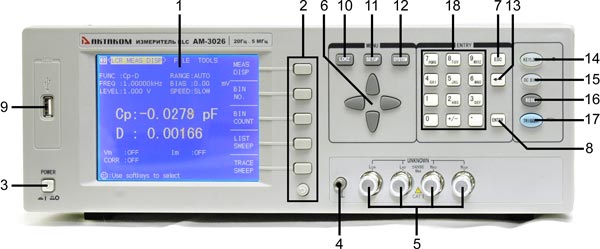

Органы управления измерителя RLC АМ-3026
- Жидко-кристаллический индикатор
- Экранные кнопки для управления и выбора параметров, соответствующих экранному меню. Круглая программная кнопка внизу экрана выполняет следующие действия:
– При отображении в области экранных кнопок индикатора: «More» – сменяет экранную страницу.
– При отображении в области экранных кнопок индикатора: «Esc» – закрывает экранную страницу. - Кнопка влючения и выключения прибора
- Терминал заземления.
- Терминалы подключения объекта измерений.
UNKNOWN – терминалы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
HD (HCUR): Терминал высокого тока
HS (HPOT): Измерительный терминал высокого потенциала
LS (LPOT): Измерительный терминал низкого потенциала
LD (LCUR): Терминал низкого тока - Кнопки управления курсором
- Кнопка ESC. Нажатие на кнопку Esc отменяет ввод данных или переводит прибор на более высокий уровень меню.
- Кнопка ENTER. Данная кнопка прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора (информационная строка в нижней части дисплея).
- Разъём USB. Служит для подключения флеш-памяти для сохранения и вызова файлов (максимальный объём – 2 Гб.)
- Кнопка меню LCRZ используются для отображения настроек и результатов измерений
- Кнопка меню SETUP применяется для управления параметрами измрений
- Кнопка меню SYSTEM применяется для управления состоянием дополнительных параметров измрения
- Кнопка ← (BACKSPACE). Нажатие на кнопку ← стирает один последний введённый символ
- Кнопка KEYLOCK блокирует кнопки прибора от случайного нажатия
- Кнопка DC BIAS используется для активации или отключения режима выдачи постоянного смещения
- Кнопка RESET. Нажатие на кнопку RESET сбрасывает введённые настройки
- Кнопка TRIGGER. Нажатие данной кнопки активирует ручной режим запуска измерний (MANual)
- Цифровые кнопки предназначены для ввода цифровых значений в прибор.

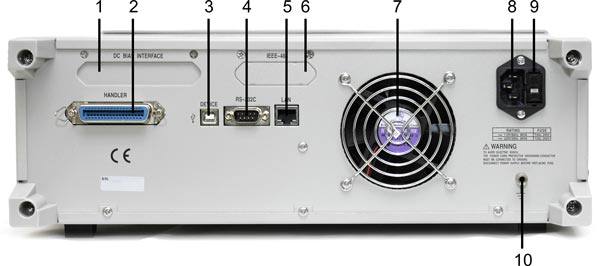

- Разъём подключения источника постоянного смещения (Опция)
- Разъём подключения интерфейса HANDLER (Опция)
- Разъём подключения интерфейса USB (DEVICE)
- Разъём подключения интерфейса RS-232C
- Разъём подключения интерфейса LAN
- Разъём подключения интерфейса GPIB (Опция)
- Решётка вентилятора
- Разъём подключения шнура питания
- Держатель предохранителя
- Терминал заземления
Технические характеристики измерителя RLC АМ-3026:
| Характеристики | Значения |
|---|---|
| Частота тестового сигнала | от 20 Гц до 5 МГц с шагом 10 мГц |
| Базовая погрешность | 0,1% |
| Измерение параметров компонентов (22 пары величин) | активное, реактивное, полное и сопротивление пост. току: 0,0001 Ом…99,999 МОм;ёмкость: 0,0001 пФ…9,9999 Ф;индуктивность: 0,0001 мкГн…9,9999 кГн;действительная, мнимая и полная комплексная проводимость: 0,0001 нСм…99,999 См;тангенс угла диэлектрических потерь: 0,0001…9,9999;добротность: 0,0001…99999;угол сдвига фаз: -179,99°…179,99°; |
| Эквивалентная схема | последовательная / параллельная |
| Относительные измерения | + |
| Функция графического анализа | + |
| Скорость | до 200 измерений в секунду |
| 4 значения выходного сопротивления | 10, 30, 50 и 100 Ом |
| Источник постоянного смещения | -5...+5 В с разреш. 1 мВ;-100 мА...+100 мА с разреш. 10 мкА |
| Компаратор | 11 ячеек (10 для значёний и 1 для счётчика) |
| Память | 20 профилей настоек |
| Интерфейсы | USB (Device/Host);LAN (LXI class C);RS-232C;HANDLER (сортировщик);GPIB (опция) |
| ЖК-дисплей | 320х240 |
Комплект поставки
- Измеритель АМ-3026;
- Руководство по эксплуатации.
Дополнительная комплектация измерителя RLC АМ-3026:
- Программное обеспечение AM-3026-SW Программное обеспечение
