АМ-3028 Анализатор компонентов
Описание анализатора компонентов АМ-3028:
Автоматический анализатор компонентов АМ-3028 предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.
Гарантийный срок: 14 месяцевМультиметр "карандашного" типа АММ-1063 идеально подходит тестирования электронных схем и компонентов (резисторов, конденсаторов, диодов), а так же проверки целостности цепей (прозвонки).
Отличительные особенности:
- Баз. погр. 0,05%.
- Тест. частота 20 Гц…1 МГц (с шагом 1 мГц).
- Дисплей 6 разр. (320х240): Абс.; отн.; отн.%; уровень сигнала V/I; сорт.; табл.ч.; АЧХ Измерения: |Z|; R (0,00001 Ом…99,9999 МОм); Rp; Rs; X; C (0,00001 пФ…9,99999 Ф); L (0,00001 мкГн…99,9999 кГн); |Y|; G; B (0,00001 мкСм…99,9999 См); D (0,00001…9,99999); Q (0,00001…99999,9); ° (0°…±179,999°)/rad (0…±3,14159 рад), 0%...±999,999%.
- Уровень сигнала 5 мВ…2,0 В / 50 мкА…20 мА.
- Импеданс 30; 100 Ом.
- Скорость изм. 1,5; 10; 30 изм./с.
- Калибровка: КЗ/ откр./ под нагр.
- Усреднение 1-255.
- Космаратор: 10 ячеек + 1.
- Качание частоты по 10 точкам.
- Запуск: непрер. / ручной / внешний / по шине.
- Память: 20 профилей.
- Контр. уровня V/I.
- Граф. анализ.
Органы управления анализатора компонентов АМ-3028:

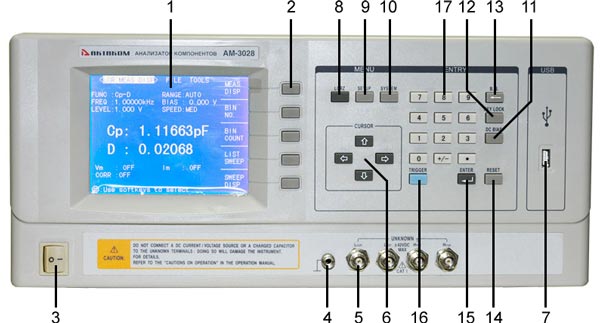

Передняя панель
- Жидко-кристаллический индикатор
- Экранные кнопки для управления и выбора параметров, соответствующих экранному меню
- Кнопка влючения и выключения прибора
- Терминал заземления
- Терминалы подключения объекта измерений
- Кнопки управления курсором
- Интерфейс USB
- Кнопка меню LCRZ для отображения настроек и результатов измерений
- Кнопка меню SETUP для задания настроек измерений
- Кнопка меню SYSTEM для управления состоянием дополнительных параметров измерения
- Кнопка DC BIAS для включения источника постоянного смещения
- Кнопка KEY LOCK для блокировки и разблокировки клавиатуры прибора
- Кнопка BACKSPACE. Нажатие на кнопку BACKSPACE стирает один последний введённый символ
- Кнопка RESET (Сброс)
- Кнопка ENTER. Нажатие этой кнопки прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора
- Кнопка TRIGGER для ручного запуска прибора
- Цифровые кнопки для ввода цифровых значений в прибор

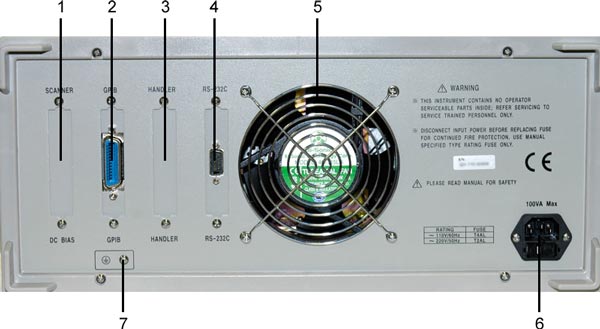

Задняя панель
- Разъём подключения внешнего смещения (опция)
- Разъём подключения интерфейса IEEE488 (GPIB)
- Разъём подключения интерфейса HANDLER (опция)
- Разъём подключения интерфейса RS-232C
- Решётка охлаждающего вентилятора
- Разъём подключения шнура питания и держатель предохранителя
- Терминал заземления
Технические характеристики анализатора компонентов АМ-3028:
| Основные параметры | |
|---|---|
| Измеряемые параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров) |
| Диапазон частот | 20 Гц…1 МГц (шаг 1 мГц) |
| Уровень тест-сигнала | 5 мВ…2,0 В / 50 мкА…20 мА |
| Постоянное смещение | 0 / 1,5 / 2,0 В |
| Входное сопротивление | 30 Ом/100 Ом (переключаемое) |
| Базовая погрешность | 0,05% |
| Измерения | |
| сопротивление |Z|, R, Rp, Rs, X | 0,01 мОм … 99,9999 МОм |
| проводимость |Y|, G, B | 0,01 нСм … 99,9999 См |
| ёмкость C | 0,00001 пФ … 9,99999 Ф |
| индуктивность L, Lk | 0001 нГн … 99,9999 кГн |
| тангенс угла потерь D | 0,00001 … 9,99999 |
| добротность Q | 0,01 … 99999,9 |
| фазовый угол (град) | -179,999 … +179,999 °С |
| фазовый угол (рад) | -3,14159…3,14159 |
| относительные измерения Δ% | -999,999%…999,999% |
| Дополнительные функции | |
| Режимы отображения измерения | абсолютное значение/ относительное/ относительное в% |
| Индикатор уровня тест-сигнала | реальный тестовый ток и напряжение |
| Сортировка (компаратор) | 10 ячеек + 1 доп |
| Графический анализ АЧХ | до 960 точек |
| Табличные измерения | по 10 точкам |
| Качание частоты (свипирование) | по 10 точкам |
| Калибровка | КЗ / открытая / под нагрузкой |
| Общие данные | |
| Скорость измерения | 1,5; 10; 30 изм/с |
| Усреднение | 1-255 |
| Схема измерения | Параллельная / последовательная |
| Память | 20 профилей |
| ЖКИ | Графический; 320х240 точек; 6 разрядов |
| Запуск | непрерывный / ручной / внешний / по шине |
| Интерфейсы | стандартные: USB-Host, RS-232 опции: GPIB, Handler, Scaner, DC Bias |
| Питание | 99 В…121 В / 198 В…242 В (47,5 Гц…63 Гц) |
| Мощность | < 100 ВА |
| Габаритные размеры | 430х185х490 мм |
| Масса | Около 15 кг |
| Габариты в упаковочной таре | 585х370х630 мм |
| Вес в упаковочной таре | 25 кг |
Стандартная комплектация анализатора компонентов АМ-3028:
- Прибор
- 4-проводные тестовые зажимы АСА-3005
- 4-проводные тестовые щупы Кельвина АСА-3012
- Пластина для КЗ-калибровки АСА-3010
- Запасной предохранитель – 2 шт
- Сетевой шнур
- Руководство по эксплуатации
Дополнительная комплектация :
- Программное обеспечение AM-3018-SW Программное обеспечение
Документы:
Мы предлагаем для поставки радиоизмерительные средства измерители rlc (настольные). АМ-3028 Анализатор компонентов, артикул 6903 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
