АММ-3148 Измеритель RLC
Описание измерителя RLC АММ-3148:
Недорогой LCR-метр экономного класса обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц.
Имеет небольшие габаритные размеры и вес. Приборы имеют довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.

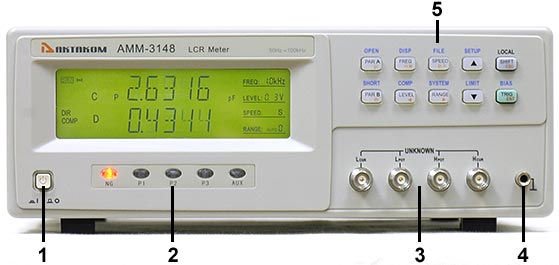

Органы управления измерителя RLC AMM-3148:
- Кнопка включения и выключения питания
- Индикаторы сортировки: NG — не входит в диапазоны сортировки, P1, P2, P3 — pass BIN1, BIN2, BIN3, AUX — aux bin
- Разъёмы подключения объекта измерений.
UNKNOWN – разъёмы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
HD (HCUR): Разъём высокого тока
HS (HPOT): Измерительный разъём высокого потенциала
LS (LPOT): Измерительный разъём низкого потенциала
LD (LCUR): Разъём низкого тока - Разъём заземления
- Кнопки меню. В приборе имеется три уровня функций для клавиш:
a) Функции при непосредственном нажатии на клавишу
PARA A: выбор первичного параметра
PARA B: выбор вторичного параметра
FREQ: установка частоты тест-сигнала
LEVEL: установка уровня тест-сигнала
SPEED: выбор скорости измерения
RANGE: выбор диапазона измерений HOLD/AUTO
SHIFT: кнопка перехода к второму уровню функций
TRIGGER: для синхронизации в однократном режиме
↑ ↓ для выбора значений PAR, PAR B, FREQ, LEVEL, SPEED или RANGE
LOCAL: для выбора операций удаленного управления (RMT статус)
b) Второстепенные функции, доступны после нажатия клавиши SHIFT
OPEN: открытая калибровка
SHORT: закрытая калибровка
DISP: выбор параметров дисплея
COMP: выбор режимов компаратора
BIAS: вкл/выкл смещения
SETUP: переход в меню настроек
LIMIT: настройка пределов для режимов измерения
FILE: переход к меню файлового менеджера
SYSTEM: переход в меню системных установок
c) Функции, доступные в меню ввода данных:
ESC – выход из подменю
ENTER – ввод данных
↑: выбор опции или +1
↓: выбор опции или -1
<: выбор опции
>: выбор опции
m μ n M p k: выбор приставки для ввода единиц измерения.
Технические характеристики измерителя RLC АММ-3148:
|
Характеристика | Значение | |
|---|---|---|
|
Измеряемые (тестируемые) параметры |
|Z|, C, L, X, B, R, G, D, Q, θ | |
|
Базовая точность измерения LCR параметров |
0,1% | |
| Тестовая частота | 10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц | |
| Напряжение тестового сигнала | 0,1 Вскз, 0,3 Вскз, 1 Вскз | |
| Выходной импеданс |
30 Ом, 100 Ом | |
|
Время измерения (раз/сек) на частотах >1 кГц |
Быстрое: 20 Среднее: 8 Медленное: 2 | |
|
Диапазон измерения LCR параметров | |Z|, X, R | 0,0001 Ом...99,999 МОм |
| C | 0,001 пФ...9999,9 мкФ | |
| L | 0,001 мкГн...99,999 кГн | |
| D |
0,0001...9,9999 | |
| Q | 0,0001...9999,9 | |
| θ (град) | -179,99°...179,99° | |
| θ (рад) | -3,1415...3,1415 | |
| Δ% | -999,99%...999,99% | |
| Схема замещения | Последовательная, параллельная | |
|
Выбор диапазона |
Ручной, автоматический, удержание | |
|
Режим запуска | Внутренний, ручной, внешний, по шине | |
|
Усреднение | 1...99 | |
|
Калибровка |
Открытая, закрытая, полная частотная коррекция | |
|
Математические операции | Абсолютное значение, Δ% | |
|
Схема измерения |
5-ти проводная | |
| Компаратор |
5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX | |
|
Внутренняя память |
10 ячеек для файлов установок | |
|
Интерфейсы | RS-232C, HANDLER, GPIB (опция) | |
|
Режим отображения | Абсолютное значение, Δ, Δ% | |
|
Дисплей |
5 разрядов, специальный ЖК с подсветкой | |
|
Рабочая температура / влажность | 0°С-40°С, ≤90%RH | |
|
Питание |
198 В...242 В; 47,5 Гц...52,5 Гц | |
|
Максимальная потребляемая мощность |
≤30 ВА | |
|
Габаритные размеры |
275 х 120 х 425 мм | |
|
Вес |
Около 3,8 кг | |
Стандартная комплектация измерителя RLC АММ-3148:
- Прибор 1 шт.
- 4-проводный тестовый зажим АСА-3005 1 шт.
- 4-проводные щупы Кельвина АСА-3012 1 шт.
- Калибровочная пластина АСА-3010 1 шт.
- Сетевой кабель 1 шт.
- Предохранитель 1 шт.
- Руководство по эксплуатации 1 шт.
- Упаковочная тара
