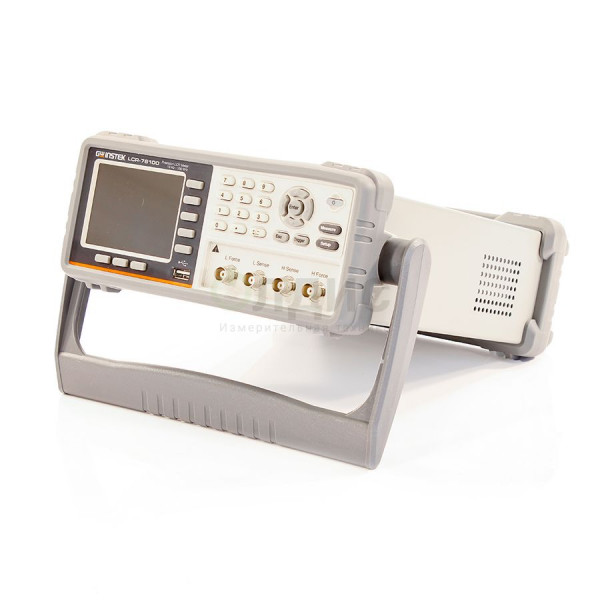

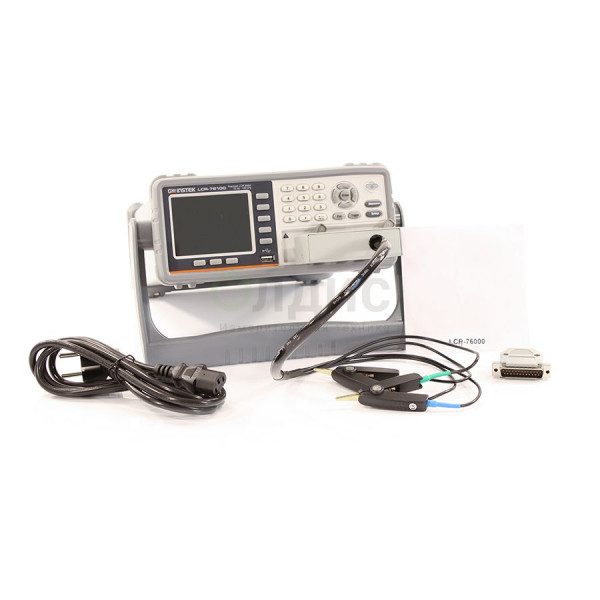

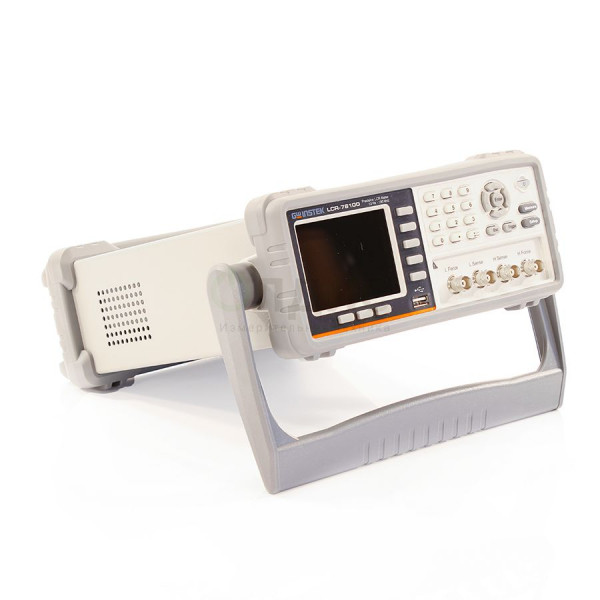

Измеритель RLC, анализатор иммитанса LCR-76100
Отличительные особенности измерителя импеданса LCR-76100:
Измеритель LCR-76100 предназначен для количественной оценки параметров пассивных потребителей электрической цепи. Он позволяет измерять активное и реактивное сопротивление, проводимость, коэффициент потерь, ёмкость, индуктивность и добротность катушек. Прибор работает на принципе измерения силы тока и напряжения на потребителе и сравнении полученных величин с эталонными. Эталонные значения записаны во внутреннюю память измерителя. Высокоскоростной микропроцессор преобразует данные в параметры исследуемого потребителя, отображая их на дисплее.
Функции сбора, обработки, анализа и отображения информации выполняет встроенное программное обеспечение FW VERSION V 1.1.
Масса прибора составляет 3 кг, срок службы 10 лет, наработка на отказ не менее 10 000 ч/
Отличительные особенности:
LCR-76100 обладает встроенной функцией фильтрации и сортировки измеряемых потребителей по заданным параметрам – «Bin», а также функцию «List Sweep». Она даёт возможность увидеть значение импеданса на определённой частоте в виде списка.
В отличие от аналогов измеритель LCR-76100 имеет повышенную частоту измерения – 100 кГц. Прибор позволяет измерять параметры объекта при 2-х, 3-х и 4-х полюсном включении с применением экранированных кабелей.
Преимущества прибора:
- возможность переключения частоты без потери сигнала;
- 3 скорости работы по выбору пользователя;
- наличие 6-разрядной шкалы измерений;
- встроенная память на 1000 значений и 10 пользовательских настроек интерфейса;
- универсальность установки: стойка, стеллаж;
- возможность использования допусковых тестов.
Разъём «Handler» позволяет интегрироваться в автоматизированные системы контроля.
Область применения:
Измерители иммитанса используются при:
- настройке сложных микропроцессорных элементов;
- производстве и ремонте радиоэлектронной аппаратуры;
- тестировании микропроцессорных плат.
С помощью измерителя выполняется проверка SMD-компонентов печатных плат.
Прибор может использоваться при обслуживании электрооборудования, контроле качества продукции, а также применяться в производственных лабораториях.
Управление и индикация:

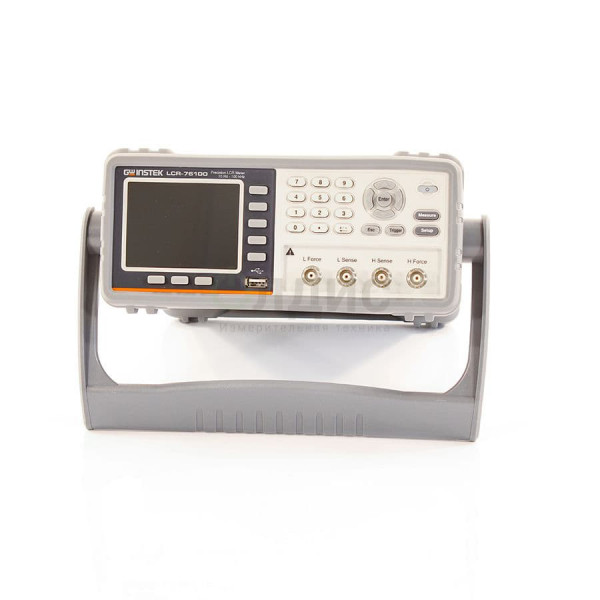

В левой части лицевой панели располагается полноцветный жидкокристаллический дисплей и клавиши управления настройками меню. Дисплей представляет собой графическую матрицу диагональю 9 см и разрешением 320×240 точек. Цифровые клавиши и клавиши управления курсором находятся в правой части.
В нижней части корпуса находятся разъёмы для подключения к электрической линии и USB-разъём.

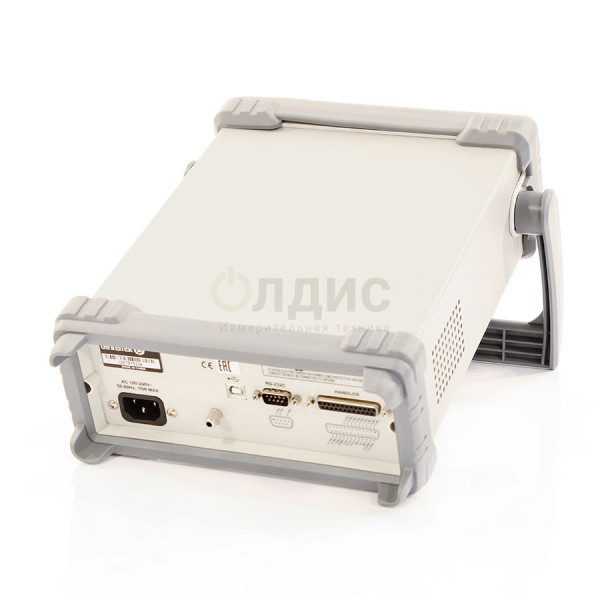

На задней панели расположены интерфейсы RS-232
Документы:
Мы предлагаем для поставки радиоизмерительные средства измерители rlc (настольные). Измеритель RLC, анализатор иммитанса LCR-76100, артикул 315073 по цене 261 135 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
