Сенсон К-8М - контроллер
Краткое описание контроллера Сенсон К-8М:
Контроллер концентрации газов Сенсон К-8М предназначен для непрерывного одновременного многоканального (до 8 каналов) сбора и отображения информации от стационарных газоанализаторов или других измерительных устройств. Система обеспечивает световую и звуковую сигнализацию о превышении заданных пороговых уровней концентраций с возможностью автоматического включения внешних устройств (системы защиты, оповещения и т.п.) контактами реле (по два реле на канал).
Связь контроллера Сенсон К-8М с газоанализаторами или другими устройствами реализуется по аналоговому каналу токовая петля 4-20 мА. Каждое устройство подключено к своему измерительному каналу контроллера Сенсон К-8М по 2- или 3-проводной схеме. Измеренные значения отображаются на двухстрочном жидкокристаллическом индикаторе (ЖКИ) контроллера Сенсон К-8М последовательно для каждого канала с частотой обновления 2 с. Возможно изменение параметров системы и калибровка каналов. Для реализации этих режимов предусмотрено экранное меню и 5-кнопочная клавиатура на лицевой панели Сенсон К-8М. Имеется память превышения концентраций на 200 измерений и выход на внешний ПК.
Сенсон К-8М позволяет пользователю самостоятельно устанавливать параметры каждого канала и системы в целом (вид газа, пороги срабатывания, дату и время и др.) и производить калибровку каналов по любым приемлемым значениям концентрации газов. Благодаря внутренней памяти, можно воспроизводить максимальные показания концентрации. Возможно подключение внешнего ПК. Контроллер Сенсон К-8М поставляется уже настроенный и откалиброванный в соответствии с заказом потребителя.
Технические характеристики контроллера концентрации газов Сенсон К-8М:
| Параметры | Значения |
|---|---|
| Число внешних устройств | 1 до 8 |
| Входной сигнал | Токовая петля 4–20 мА |
| Максимальная длина соединительных кабелей от контроллера до внешнего устройства при сопротивлении кабеля не более 50 Ом | 500 м |
| Напряжение питания:
-контроллера -внешнего устройства (через контроллер) | 24 В 24 В |
| Потребляемая мощность контроллера, не более: | 1,5 Вт |
| Коммутируемый ток и напряжение на встроенных выходных электронных ключах | 24 В ,100 мА |
| Коммутируемый ток и напряжение на выносных реле | 220 В, 5 А (8 А) |
| Ток потребления внешнего реле (в сработавшем состоянии) | 25 мА |
| Максимальное число внешних реле, подключенных к контроллеру | до 16 |
| Цифровой интерфейс для подключения к ПК | RS-485 |
| Степень защиты корпуса от внешних воздействий | IP40 |
| Габариты контроллера | 156х90х60 мм |
| Масса, контроллера, не более | 300 г |
| Ширина DIN-рейки | 35мм |
Устройство контроллера концентрации газов Сенсон К-8М

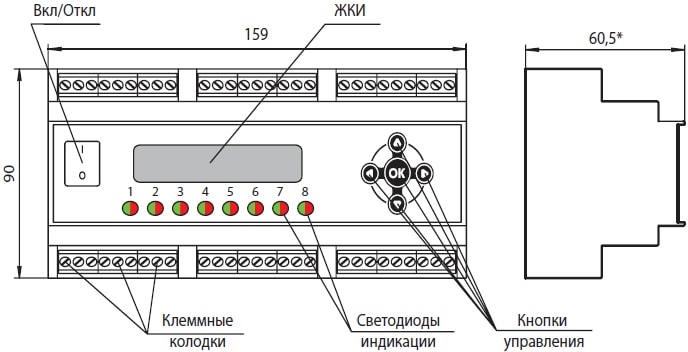

Органы управления и габариты контроллера "Сенсон К-8М"
Контроллер Сенсон К-8М выполнен в пластмассовом корпусе для крепления на DIN-рейку. На передней стенке расположены выключатель питания, цифровой двухстрочный ЖКИ, линейка двухцветных светодиодов на 8 каналов и 5 кнопок управления (ВВЕРХ, ВНИЗ, ВПРАВО ВЛЕВО и ОК). Зеленый цвет светодиода сигнализирует о подключении соответствующего газоанализатора к контроллеру, красный цвет – о превышении порога срабатывания по соответствующему каналу.
Сверху и снизу от лицевой панели контроллера Сенсон К-8М расположены два ряда клеммных колодок: верхний – для подключения газоанализаторов и внешнего ПК, нижний содержит выходы с электронных ключей, входы питания контроллера и выход общего реле неисправности контроллера.
Выносные блоки силовых реле предназначены для включения внешних устройств и управляются через электронные ключи контроллера Сенсон К-8М. Каждый блок реле содержит две группы переключающих контактов, позволяющих использовать одновременно две нормально разомкнутых или нормально замкнутых пары. Количество блоков реле и способ их подключения к контроллеру определяются требуемым алгоритмом включения внешних устройств (одно общее реле, несколько реле для групп каналов или раздельно по порогам, раздельно по каналам и др.), подключение производится потребителем. Всего допускается использование до 16 блоков реле для контроллера Сенсон К-8М.
Электропитание контроллера Сенсон К-8М осуществляется от внешнего блока питания, обеспечивающего постоянное выходное напряжение 24 В и ток не менее 2 А. В комплект поставки входит преобразователь 220 В переменного тока (50 Гц) в постоянное напряжение 24 В для крепления на DIN-рейку. Возможно применение других источников постоянного тока, обеспечивающих указанные параметры.
Контроллер Сенсон К-8М, выносные блоки реле и блок питания монтируются на стандартной DIN-рейке на стене, в составе щита управления потребителя или в специальном боксе.
При превышении измеряемой величиной (концентрацией) порога 1 или порога 2 какого-либо канала соответствующий светодиод загорается красным цветом, на индикаторе для соответствующего канала вместо единицы измерения появляется надпись ""ТРЕВ"" и звучит прерывистый звуковой сигнал. На клеммах электронного ключа соответствующего канала и порога на нижней стороне контроллера Сенсон К-8М появляется напряжение 24 В.
При снижении концентрации ниже порога 2 соответствующее ему реле выключается, а ниже первого – выключается также звуковая и световая сигнализация. При необходимости звуковой сигнал может быть выключен на время около 1 мин. нажатием кнопки ""вправо"" или ""влево"" на контроллере Сенсон К-8М.
Для канала кислорода со стандартными порогами 18 и 23% об. доли сигнализация и реле порога 1 и порога 2 срабатывают при снижении концентрации ниже первого или повышении выше второго порога.
При нажатии кнопки ""вверх"" на контроллере Сенсон К-8М включается режим внутренней памяти системы и на индикаторе появляется максимальное показание по одному из каналов за все время работы системы с указанием времени, когда оно было зафиксировано. При последующем нажатии кнопок ""вправо"" и ""влево"" поочередно индицируются максимальные показания для всех каналов, а при нажатии кнопки ""вниз"" система возвращается в рабочий режим. Подсветка индикатора включается при нажатии любой кнопки на время, установленное при настройке системы (по умолчанию 10 с).
Установка и эксплуатации контроллера Сенсон К-8М
Контроллер Сенсон К-8М устанавливается в дежурном помещении, по возможности в пределах видимости оператора. Контроллер вместе с выносными силовыми реле и блоком питания монтируются на стандартные DIN-рейки в составе щита (шкафа) управления или в специальном боксе, поставляемом по заказу.
Внешние устройства соединяются с контроллером Сенсон К-8М с помощью 3-проводного (в зависимости от типа внешнего устройства) кабеля любого типа с сечением проводов 0,2-2 мм2. Сопротивление кабеля должно быть не более 50 Ом. В случае предустановленных параметров, соединение должно производиться в строгом соответствии с типами газоанализаторов и номерами каналов согласно паспорту контроллера. Прокладку кабеля следует вести по возможности на удалении от проводов сетей электропитания.
Выносные силовые реле соединяются проводами любого типа сечением 0,2-1 мм2 с клеммными колодками на нижней стороне контроллера Сенсон К-8М в соответствии с требуемым алгоритмом включения реле.
Комплект поставки контроллера Сенсон К-8М:
- Контроллер концентрации газов Сенсон К-8М;
- Блок выносного силового реле (1 шт.)
- Паспорт;
- Руководство по эксплуатации;
- Упаковка.
Дополнительные опции для контроллера Сенсон К-8М:
- Внешний блок реле на DIN-рейку "сухие контакты", коммутируемый ток до 8 Аф;
- Источник питания 24 В;
- Козырек защитный;
- Кабель монтажный;
- Барьер искробезопасности БИ-Exia-130-24.
