Внешний сенсор загазованности Сейтрон (Seitron) SGYME0V4NC на природный газ (метан CH4)

Описание внешнего датчика Сейтрон (Seitron) SGYME0V4NС:

Внешний сенсор Сейтрон SGYME0V4NС предназначен для определения текущей концентрации метана (СН4). Датчик SGYME0V4NC подключается к блоку питания и сигнализации Сейтрон RGY000MBP4 3-х жильным кабелем и имеет токовый выходной сигнал в диапазоне 4-20 мА.

Датчик Сейтрон SGYME0V4NС имеет прочный пластмассовый корпус, в который встроены электрическая плата и чувствительный элемент, надежно защищенный фильтром, расположенным в нижней части корпуса.

Датчик измеряет концентрацию метана (СН4) в диапазоне, на который он откалиброван, и конвертирует ее в токовый сигнал от 4 до 20 мА, что соответствует распространенному промышленному стандарту.

В датчике SGYME0V4NС применяется чувствительный элемент каталитического принципа действия. Чувствительный элемент такого типа обладает хорошей надежностью и стабильностью. Кроме того, он имеет низкую чувствительность к другим параметрам окружающей среды, таким как температура и влажность.

ПРЕДУПРЕЖДЕНИЕ: Все каталитические сенсоры работают правильно только при наличии кислорода (О2) поэтому для получения правильных результатов на блоке, нужно убедиться, что в месте установки сенсора присутствует достаточная концентрация кислорода (20,9%). Как во время нормальной работы, так и во время техобслуживания, наличие в атмосфере газов отличных от детектируемого, может повлиять на точность измерений или на его работу. Пожалуйста, всегда учитывайте, что все каталитические сенсоры проявляют перекрестную чувствительность по отношению к нескольким различным газам углеводородной группы.

Так как датчик может воспринимать несколько типов углеводородов одновременно, необходимо обязательно учитывать эту чувствительность к другим газам. После подачи напряжения прибор готов к работе через 30 секунд предварительного прогрева.

Для правильного определения загазованности внешний сенсор SGYME0V4NC необходимо проверять каждые 3-6 месяцев после первоначальной установки и включения в работу.

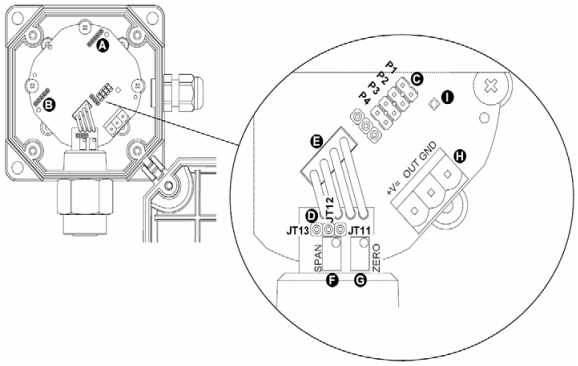

Внутренняя структура датчика Сейтрон (Seitron) SGY ME0 V4NС:

 A - разъемы для панели реле (опция), B - разъемы для интерфейса шины (опция), C - разъемы для установки памяти, D - разъем для калибровки, E - разъем для связи взаимозаменяемого датчика и электронной платы, F - калибровка параметра SPAN (диапазон), G - регулятор для калибровки параметра ZERO (нуль), H - светодиод состояния датчика, I - светодиод состояния преобразователя.

Датчик Сейтрон SGYME0V4NС нужно устанавливать чувствительным элементом - вниз, чтобы в случае образования конденсата, он мог стекать, а датчик при этом будет защищен, на высоте примерно 20 см ниже потолка.

Что касается размещения датчиков в помещении, в котором нужно вести мониторинг концентрации газа, следует обратить особое внимание на следующее: чтобы правильно определить местоположение сенсора нужно учесть следующие факторы: скорость воздушного потока; наличие окон, дверей и др.; конфигурация помещения; площадь помещения.

Котельная средней мощности на основе сигнализатора Сейтрон RGY000MBP4, внешних датчиков SGYME0V4NC, SGYCO0V4NC и нормально закрытого клапана Сейтрон EVG NC:

В помещениях котельных средней мощности можно применять систему контроля загазованности в составе: блок питания и управления RGY000MBP4, внешние сенсоры SGYCO0V4NC на угарный газ (CO), внешние сенсоры SGYME0V4NC на природный газ (CH4), совместно с клапаном EVGNC (нормально-закрытый) с ручным взводом. Также можно использовать нормально-закрытый клапан с автоматическим взводом. На пульте диспетчера можно использовать звуковую сигнализацию и раздельную световую сигнализацию для СО и СН4.

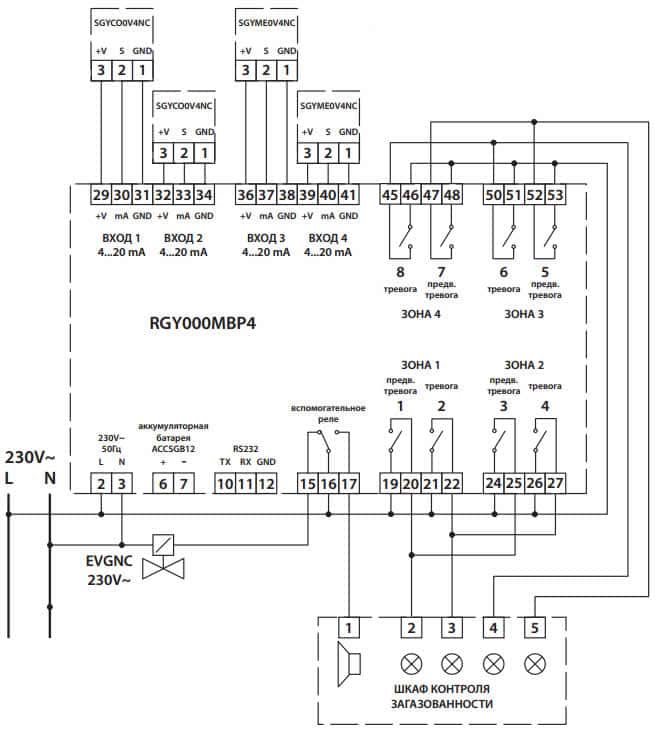

Схема подключения сигнализатора Сейтрон RGY000MBP4, внешних датчиков SGYME0V4NC, SGYCO0V4NC и нормально закрытого клапана Сейтрон EVG NC:

* - Положение контактов реле указано при включенном электропитании и отсутствии загазованности.

 После подачи электропитания на блок питания и управления Seitron RGY000MBP4, напряжение также подается и на электромагнитную катушку нормально-закрытого клапана через контакты 15-16 вспомогательного реле.

В случае загазованности по угарному газу (CO) размыкаются контакты 15-16 вспомогательного реле, с электромагнитной катушки клапана пропадает напряжение и он закрывается. Контакты 16-17 замыкаются и звучит звуковая сигнализация «Тревога». Одновременно с этим замыкаются контакты 21-22 или 26-27 зональных реле главной тревоги, тем самым включая световую индикацию «Загазованность СО» на пульте диспетчера. После исчезновения загазованности размыкаются контакты 21-22 или 26-27 зональных реле главной тревоги и 16-17 вспомогательного реле. Гаснет индикация «Загазованность СО» и умолкает звуковая сигнализация «Тревога». Замыкаются контакты 15-16 вспомогательного реле и на катушку электромагнитного клапана поступает напряжение. Но для открытия нормально-закрытого клапана нужно взвести его вручную.

В случае загазованности по природному газу (CH4) размыкаются контакты 15-16 вспомогательного реле, с электромагнитной катушки клапана пропадает напряжение и он закрывается. Контакты 16-17 замыкаются и звучит звуковая сигнализация «Тревога». Одновременно с этим замыкаются контакты 45-46 или 50-51 зональных реле главной тревоги, тем самым включая световую индикацию «Загазованность СН4» на пульте диспетчера. После исчезновения загазованности размыкаются контакты 45-46 или 50-51 зональных реле главной тревоги и 16-17 вспомогательного реле. Гаснет индикация «Загазованность СН4» и умолкает звуковая сигнализация «Тревога». Замыкаются контакты 15-16 вспомогательного реле и на катушку электромагнитного клапана поступает напряжение. Но для открытия нормально-закрытого клапана нужно взвести его вручную.

Примечание: Система контроля загазованности может переходить в нормальный режим работы автоматически или вручную в зависимости от настроек в блоке питания и управления RGY000MBP4. Работа вспомогательного реле также зависти от настроек.
