Выносной монитор ACDS01 Seitron (Сейтрон)
Описание выносного монитора Сейтрон (Seitron) ACDS01:
Выносной монитор Сейтрон ACDS01 предназначен для дублирования информации с центрального блока Сейтрон RGW032.
Системный монитор ACDS01 с коммуникационным интерфейсом RS-485 выполняет функцию удаленного мониторинга работы системы обнаружения газа.
Данный монитор выводит на черно-белый LCD-экран всю информацию о работе и состоянии системы обнаружения газа, которую передает блок контроля, т.е. статус всех входов, выходов (настройки рабочего режима, предупреждения, тревоги и ошибки), а также данные сенсоров, которые отображены на дисплее специальными иконками.
Принцип действия выносного монитора Сейтрон (Seitron) ACDS01.
Работа сенсоров

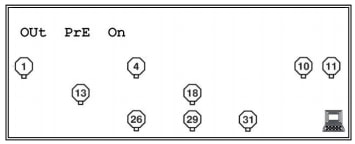

На системном мониторе отображаются иконки, подключенных к блоку контроля сенсоров. Состояние каждого сенсора отображается на мониторе соответствующей иконкой; когда иконка подсвечена и не мигает, сенсор работает корректно.
Ошибка работы сенсоров
Когда системный монитор издает сигнал и с ним мигает иконка сенсора, это обозначает, что блок контроля определил наличие отклонения от нормальной работы сенсора, т. е. предупреждение, тревога и/или ошибка, ошибка соединения и др. На системном мониторе отобразится в последовательном порядке иконка сенсора с ошибкой, вся информация о состоянии соответствующих входов и выходов (в соответствии с заданной логикой) контрольного блока, а также все входы и выходы, подсоединенные к системе S-bus.
Системный монитор продолжит получать данные, пересылаемые блоком контроля, когда система вернется в состояние нормальной работы, иконка тревоги исчезнет с экрана, и сигнал тревоги прекратится.
Нормальная работа модуля входа
Когда модуль входа подключен к блоку контроля, если входы в неактивном состоянии, на дисплее не будет никакой информации о входах, как в режиме сканирования работы системы, так и в ходе нормальной работы.
Технические характеристки выносного монитора Сейтрон (Seitron) ACDS01:
| Характеристки | Значения |
|---|---|
| Напряжение питания | 12В |
| Способ крепления | настенный |
| Степень защиты, IP | IP 30 |
| Диапозон рабочих температур, °С | 0°С…40°С |
| Интерфейс RS-485 | Да |
Документы:
